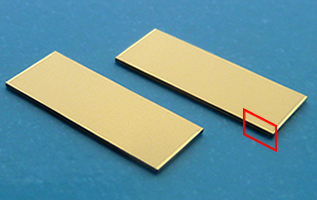

CuW 散热片
|
概要
|
 |
|
这是高功率LD驱动器散热用的散热片
LD键合的定位,高效率引热的尖锐边角和翘曲,都能得到控制.
也可控制L D键合区域内AuSn蒸镀时的多余焊锡
|
|
| |
| |
优点
|
材 料
|
| 成 分 |
W90/Cu10 |
| 热传导率 |
170W/m・K |
| 热膨胀率 |
6.5ppm/℃ |
|
| |

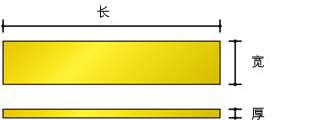

尺寸及精度
|
| 长 |
参考右表 |
| 宽 |
| 厚 |
| 面粗糙度 |
Ra<0.4 |
| 翘曲 |
5.0μm以下 |
| 边角R |
20.0μm以下 |
|
| |
金属化
|
| 全 部 |
Ni 1.0-5.0μm/Au 0.1-0.3μm |
|
| |
AuSn焊锡
|
| 成 分 |
Au75/Sn25(wt%) |
| 厚 |
5μm ±1μm |
|
| |
| |
|
|
 |
 |
| 拡大写真 |
| |
|
|
| |
| |
选项
|
| 材料变更（W80 / Cu20） |
| 喷镀膜的追加（Ti, Pt, Au 等） |
| 阶形，钻孔等形状加工 |
| |
| ※需上述标准品以外的产品时，敬请商量 |
|
|
|
标准品尺寸（単位：mm）
|
 |
| |
| 长（±0.05） | 宽（±0.05） | 厚（±0.02） |
|---|
| 10.6 |
2.0 |
0.20
0.25
0.30
0.40 |
| 3.0 |
| 4.0 |
| 5.6 |
5.6 |
|
|
|
| |
| |
| |
市场/ 用途
|
| 产业用激光 |
・熔接，切断，打标，表面处理（退火等）用的激光机
・医疗用的激光机（眼科治疗，脱毛处理），内窥镜
|
|
|
| 半导体 |
| ・功率半导体器件, MPU |
| |
| 数码设备 |
| ・激光打印机, 数码复合机 |
| |
|
|
| |
| |
| |
 |
| |
